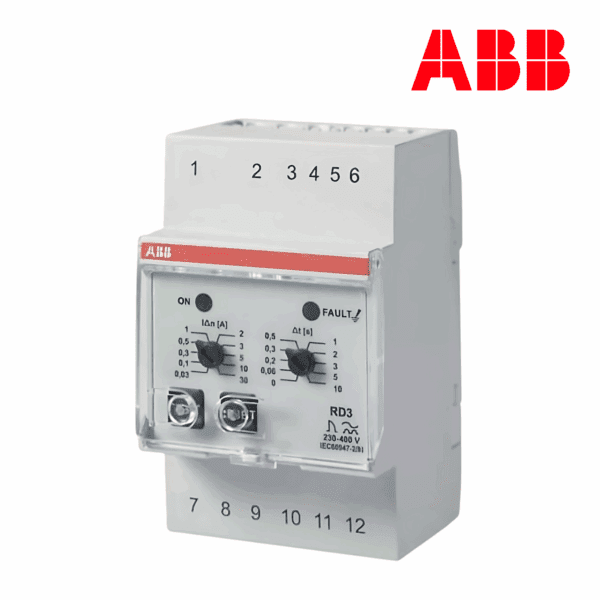

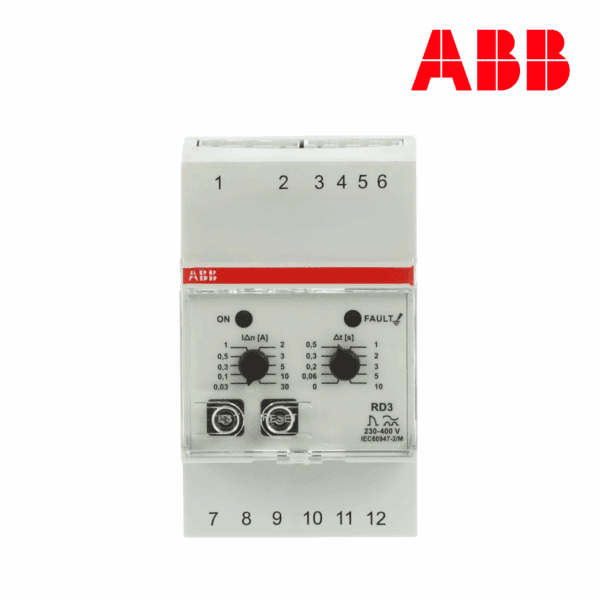

RELÉ DIFERENCIAL 230-400 VAC│MODELO RD3│ABB
Relé diferencial tipo A con sensibilidad ajustable de 30 mA a 30 A y tiempos de disparo configurables entre 60 ms y 10 s. Ideal para protección contra fugas a tierra en sistemas de 230–400 V AC.
El RD3 de ABB es un relé diferencial electrónico diseñado para detectar corrientes de fuga a tierra, proporcionando una protección eficaz en instalaciones eléctricas. Su diseño permite ajustar tanto la sensibilidad como el tiempo de respuesta mediante interruptores DIP, adaptándose a diversas necesidades de protección. Este dispositivo se utiliza en conjunto con un transformador toroidal externo para una detección precisa de fugas.
INFORMACION ADICIONAL
- Protección eficaz contra fugas de corriente a tierra en sistemas de baja tensión.
- Ajuste sencillo de sensibilidad y tiempo de respuesta mediante interruptores DIP.
- Indicadores LED para estado de alimentación y disparo.
- Botones de prueba y reinicio manual para verificación y mantenimiento.
- Compatible con transformadores toroidales externos para detección precisa de fugas.
- Función de prealarma configurable para advertencia temprana de fallas.
- Función de seguridad positiva (fail-safe) que asegura la desconexión en caso de fallo del dispositivo.
- Apto para aplicaciones residenciales, comerciales e industriales exigentes.
ESPECIFICACIONES TECNICAS
| Característica | Valor |
|---|---|
| Tipo de corriente residual | Tipo A (corriente alterna) |
| Rango de sensibilidad (IΔn) | 0,03 A – 30 A |
| Tiempos de disparo configurables | 0, 0.06s, 0.2s, 0.3s, 0.5s, 1s, 2s, 3s, 5s, 10s |
| Tensión de alimentación | 230–400 V AC (+10 -15%) |
| Frecuencia nominal | 50/60 Hz |
| Contactos de salida | 2 contactos conmutados (NA/NC) |
| Montaje | Riel DIN (35 mm) |
| Dimensiones (An x Al x Pr) | 52,8 mm x 85 mm x 65 mm |
| Peso | 0,223 kg |
| Normativa | IEC/EN 60947-2 Anexo M |
