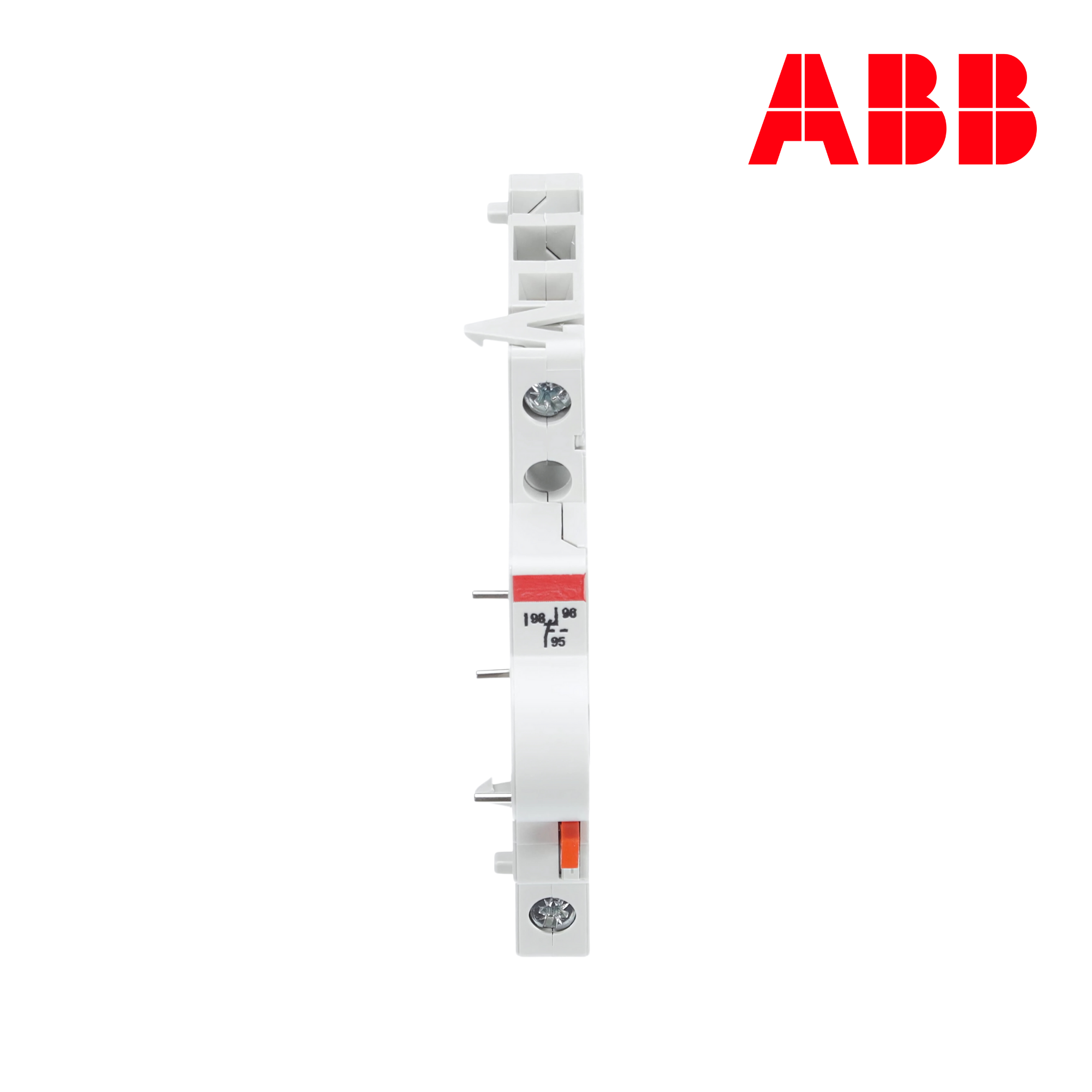

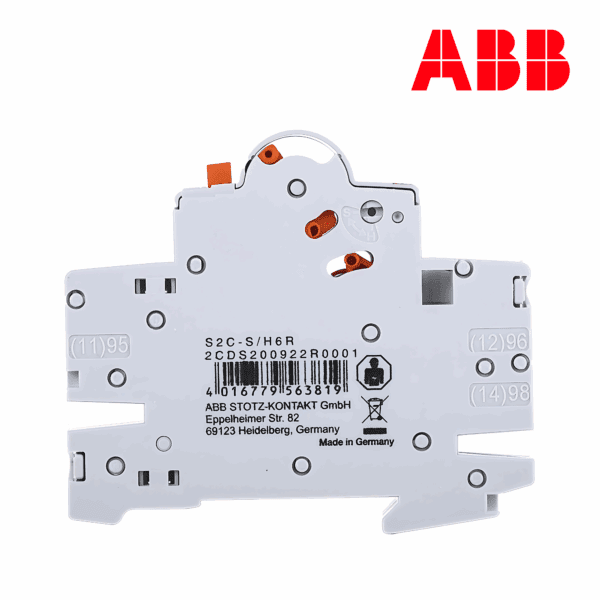

CONTACTO AUXILIAR/SEÑALIZADOR 1NA/NC 10A│MODELO S2C-S/H6R│ABB
El S2C-S/H6R de ABB es un módulo auxiliar compacto para señalización o contacto auxiliar, diseñado específicamente para integrarse con interruptores automáticos de la serie S200.
Este accesorio se monta en el lateral derecho de los interruptores de la serie S200 de ABB. Incorpora un selector que permite elegir entre dos funciones:
-
Indicación de posición de contactos (ON/OFF).
-
Señalización de disparo por fallo (sobrecorriente, cortocircuito o falla a tierra).
Ambas funciones no pueden activarse simultáneamente; la selección se realiza mediante el interruptor interno.
INFORMACION ADICIONAL
-
Montaje: Lateral derecho del interruptor (serie S200), acoplamiento por clip.
-
Contactos: 1 normalmente abierto (NA) + 1 normalmente cerrado (NC).
-
Función seleccionable: Indicación de estado (ON/OFF) o señalización de disparo (sobrecarga, cortocircuito o falla a tierra).
-
Normativa: IEC/EN 60947-5-1.
ESPECIFICACIONES TECNICAS
| Característica | Valor |
|---|---|
| Tipo de producto | Contacto auxiliar/señalizador |
| Código de producto | 2CDS200922R0001 |
| Configuración de contactos | 1NA/1NC + ó señal, 10A* |
| Tensión nominal de operación | 230 V AC/DC |
| Corriente nominal | 6 A |
| Frecuencia nominal | 50/60 Hz |
| Pérdida de potencia máxima | 0,5 W |
| Compatibilidad | Serie S200 |
| Normativa | IEC/EN 60947-5-1 |
| Temperatura de funcionamiento | -25 °C a +60 °C |
| Grado de protección | IP20 |
