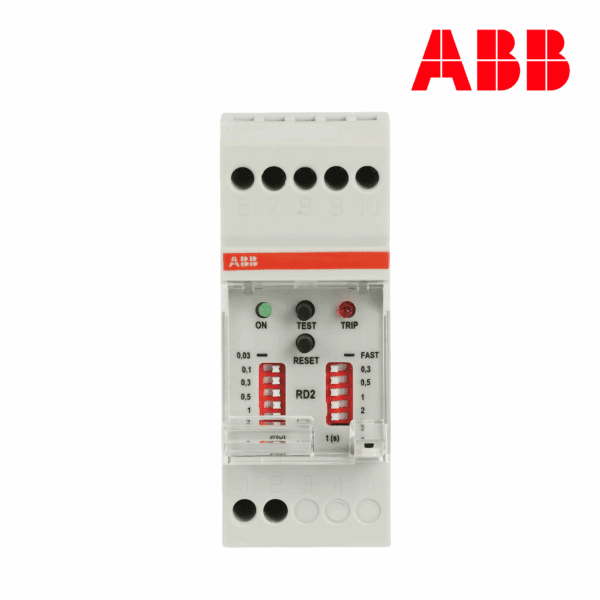

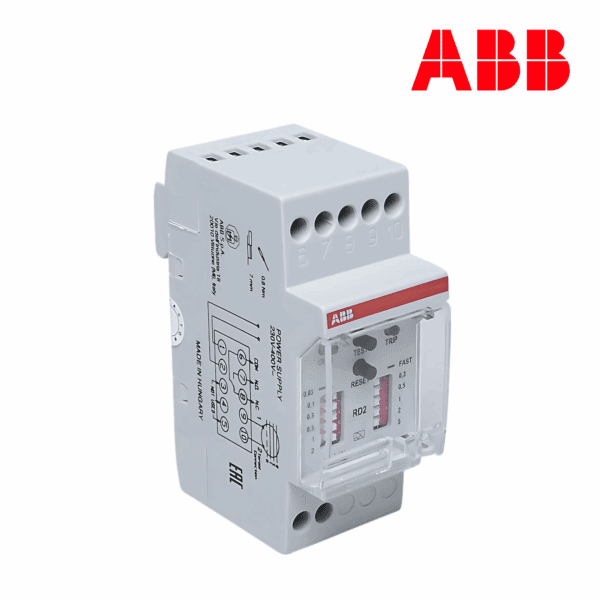

RELÉ DIFERENCIAL 230-400 VAC│MODELO RD2│ABB
Relé diferencial tipo A con sensibilidad ajustable de 30 mA a 2 A y tiempos de disparo configurables entre instantaneo y 5 s. Ideal para protección contra fugas a tierra en sistemas de 230–400 V AC.
El RD2 de ABB es un relé diferencial, que en conjunto con un transformador toroidal externo, detecta corrientes de fuga a tierra, proporcionando una protección eficaz en instalaciones eléctricas. Su diseño permite ajustar tanto la sensibilidad como el tiempo de respuesta mediante interruptores DIP, adaptándose a diversas necesidades de protección.
INFORMACION ADICIONAL
- Protección eficaz contra fugas de corriente a tierra en sistemas de baja tensión.
- Ajuste sencillo de sensibilidad y tiempo de respuesta mediante interruptores DIP.
- Indicadores LED para estado de alimentación y disparo.
- Botones de prueba y reinicio manual para verificación y mantenimiento.
- Compatible con transformadores toroidales externos para detección precisa de fugas.
ESPECIFICACIONES TECNICAS
| Característica | Valor |
|---|---|
| Tipo de corriente residual | Tipo A (corriente alterna) |
| Rango de sensibilidad (IΔn) | 0,03 A – 2 A |
| Tiempos de disparo configurables | instantaneo, 0.3 s, 0.5 s, 1 s, 2 s, 5 s. |
| Tensión de alimentación | 230–400 V AC |
| Frecuencia nominal | 50/60 Hz |
| Contactos de salida | 1 contacto conmutado (NA/NC) |
| Montaje | Riel DIN (35 mm) |
| Dimensiones (An x Al x Pr) | 35 mm x 85 mm x 65 mm |
| Peso | 0,105 kg |
| Normativa | IEC/EN 62020 |
