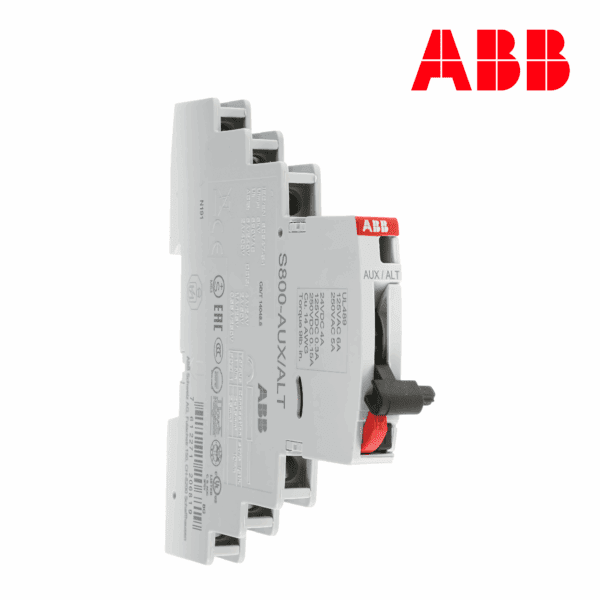

CONTACTO AUXILIAR/SEÑALIZADOR 1NA/NC│MODELO S800-AUX/ALT│ABB
El S800-AUX/ALT de ABB es un módulo combinado de contacto auxiliar y señalización, diseñado para proporcionar información remota sobre el estado de los interruptores automáticos de la serie S800. Su diseño compacto y montaje lateral facilitan la integración en sistemas de protección eléctrica.
Este accesorio se instala en el lateral izquierdo de los interruptores automáticos de la serie S800 de ABB. Incorpora dos contactos conmutados (2CO) que permiten la indicación remota de las siguientes condiciones:
-
Estado de encendido/apagado del interruptor.
-
Disparo manual.
-
Disparo por sobrecarga térmica.
-
Disparo por cortocircuito.
-
Disparo por dispositivos de la serie S800.
Además, cuenta con un botón de prueba que permite simular el funcionamiento del contacto auxiliar sin necesidad de disparar el interruptor principal, y un botón de reinicio para restablecer la señal de alarma después de un disparo.
INFORMACION ADICIONAL
-
Montaje: Lateral izquierdo del interruptor (serie S800), acoplamiento por clip.
-
Contactos: 2 conmutados (2CO).
-
Normativa: IEC/EN 60947-5-1.
-
Temperatura de trabajo: -25 °C a +60 °C.
-
Grado de protección: IP20.
-
Compatibilidad: Interruptores automáticos de la serie S800.
ESPECIFICACIONES TECNICAS
| Característica | Valor |
|---|---|
| Tipo de producto | Contacto auxiliar y de señalización |
| Código de producto | 2CCS800900R0021 |
| Configuración de contactos | 2 conmutados (2CO) |
| Tensión nominal de operación | 230V AC/DC |
| Corriente nominal | 6 A |
| Frecuencia nominal | 50/60 Hz |
| Pérdida de potencia máxima | 0,5 W |
| Compatibilidad | Serie S800 |
| Normativa | IEC/EN 60947-5-1 |
| Temperatura de funcionamiento | -25 °C a +60 °C |
| Grado de protección | IP20 |
