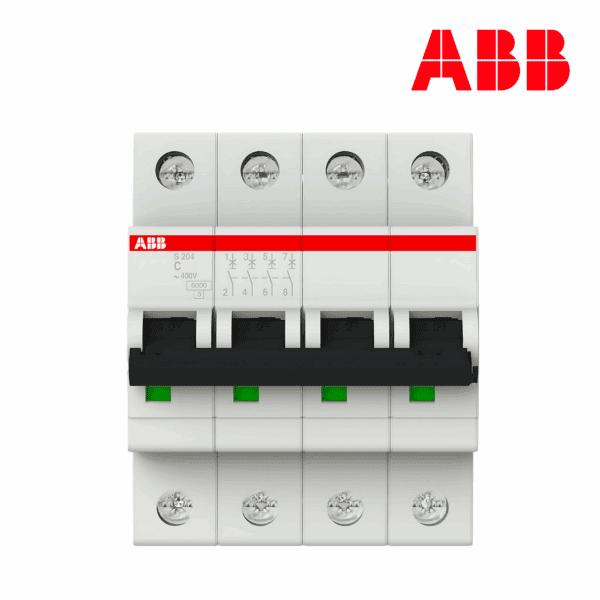

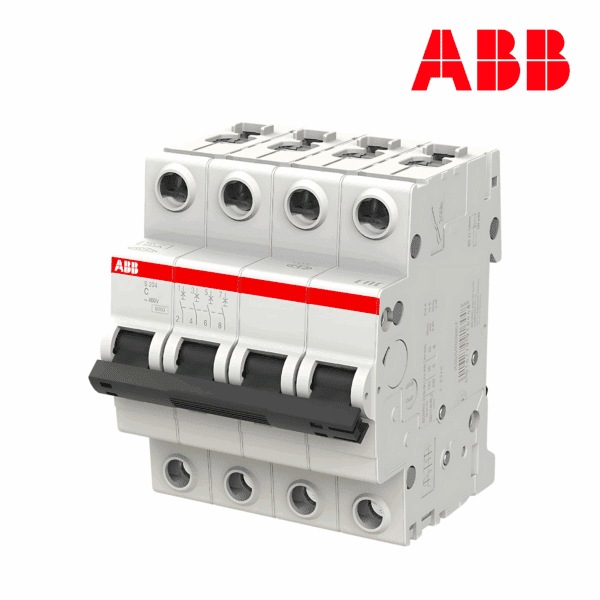

INTERRUPTOR TERMOMAGNÉTICO RIEL 4P CURVA C 6/20kA│MODELO S204-C│SERIE S200│ABB
Interruptor termomagnético ABB de 4 polos, curva C, 20kA, diseñado para protección contra sobrecargas y cortocircuitos en instalaciones eléctricas industriales y comerciales.
El interruptor termomagnético ABB modelo S204-C pertenece a la serie S200 y está diseñado para montaje en riel DIN. Su curva de disparo tipo C lo hace ideal para aplicaciones generales con cargas ligeramente inductivas. Ofrece un poder de corte según IEC 60947-2 de 20kA en 230V AC, asegurando protección eficiente contra cortocircuitos y sobrecargas. Es una solución confiable para instalaciones eléctricas en sectores residenciales, comerciales e industriales, donde se requiera protección de cuatro polos.
- MODELOS DISPONIBLES:
| Modelo | Corriente nominal (In) | Código ABB |
|---|---|---|
| S204-C2 | 2 A | 2CDS254001R0024 |
| S204-C4 | 4 A | 2CDS254001R0044 |
| S204-C6 | 6 A | 2CDS254001R0064 |
| S204-C10 | 10 A | 2CDS254001R0104 |
| S204-C16 | 16 A | 2CDS254001R0164 |
| S204-C20 | 20 A | 2CDS254001R0204 |
| S204-C25 | 25 A | 2CDS254001R0254 |
| S204-C32 | 32 A | 2CDS254001R0324 |
| S204-C40 | 40 A | 2CDS254001R0404 |
| S204-C50 | 50 A | 2CDS254001R0504 |
| S204-C63 | 63 A | 2CDS254001R0634 |
INFORMACION ADICIONAL
-
Montaje en riel DIN (EN 60715)
-
Mecanismo de doble clip para fácil extracción
-
Terminales superiores e inferiores para peines y cable
-
Disparo térmico y magnético
-
Apto para aplicaciones trifásicas
-
Fabricado según normas internacionales
ESPECIFICACIONES TECNICAS
| Característica | Valor |
|---|---|
| Tensión nominal (Un) | 400V AC |
| Frecuencia nominal | 50/60 Hz |
| Corriente nominal (In) | 2A – 63A (según modelo) |
| Tensión de aislamiento (Ui) | 440V AC |
| Tensión nominal de impulso (Uimp) | 4 kV |
| Capacidad de corte (IEC 60898-1) | 6 kA (230/400V AC) |
| Capacidad de corte (IEC 60947-2) | 20 kA (400V AC) |
| Clase de limitación energética | 3 |
| Vida eléctrica | 20.000 operaciones |
| Vida mecánica | 20.000 operaciones |
| Grado de protección | IP20 (frontal IP40 en caja adecuada) |
| Temperatura de funcionamiento | -25°C a +55°C |
| Tipo de conexión | Borne de tornillo |
| Capacidad de conexión | Hasta 25 mm² (rígido) |
