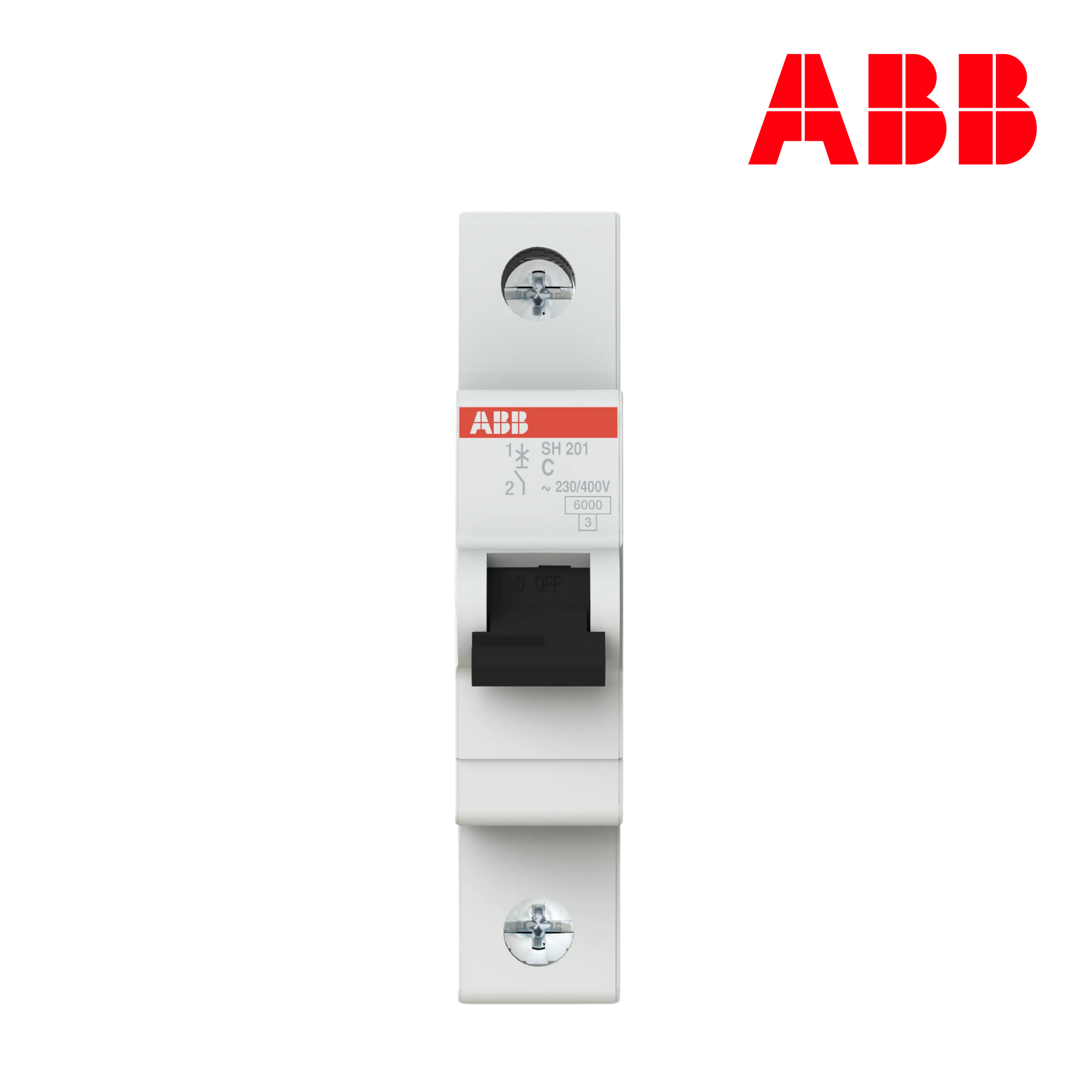

INTERRUPTOR TERMOMAGNÉTICO RIEL 1P CURVA C 6kA│MODELO SH201-C│SERIE SH200│ABB
Interruptor termomagnético ABB de 1 polo, curva C, con poder de corte de 6kA. Ideal para proteger circuitos en instalaciones residenciales y comerciales.
El modelo SH201-C de ABB, perteneciente a la serie SH200, es un interruptor termomagnético de alta confiabilidad para montaje en riel DIN. Diseñado para ofrecer protección contra sobrecargas y cortocircuitos en sistemas de baja tensión, cuenta con curva de disparo tipo C, ideal para cargas generales. Su diseño compacto y modular lo hace perfecto para tableros eléctricos en viviendas, oficinas y comercios. Disponible en rangos de corriente desde 2A hasta 63A, es compatible con accesorios ABB y cumple con normas internacionales.
- MODELOS DISPONIBLES:
| Modelo | Corriente Nominal | Código ABB (SAP) |
|---|---|---|
| SH201-C2 | 2A | 2CDS211001R0024 |
| SH201-C4 | 4A | 2CDS211001R0044 |
| SH201-C6 | 6A | 2CDS211001R0064 |
| SH201-C10 | 10A | 2CDS211001R0104 |
| SH201-C16 | 16A | 2CDS211001R0164 |
| SH201-C20 | 20A | 2CDS211001R0204 |
| SH201-C25 | 25A | 2CDS211001R0254 |
| SH201-C32 | 32A | 2CDS211001R0324 |
| SH201-C40 | 40A | 2CDS211001R0404 |
| SH201-C50 | 50A | 2CDS211001R0504 |
| SH201-C63 | 63A | 2CDS211001R0634 |
INFORMACION ADICIONAL
-
Montaje en riel DIN de 35 mm (EN 60715)
-
Libre de halógenos
-
Compatible con peines de conexión y accesorios SH200
-
Certificaciones: CE, RoHS, IEC/EN 60898-1
-
Aplicación: Residencial, terciario, comercial
ESPECIFICACIONES TECNICAS
| Característica | Valor |
|---|---|
| Número de polos | 1 |
| Curva de disparo | C |
| Corriente nominal | 2A a 63A (según modelo) |
| Poder de corte según IEC 60898-1 | 6kA – 230V AC |
| Tensión nominal (Un) | 230/400V AC |
| Frecuencia | 50/60 Hz |
| Clase de limitación de energía | 3 |
| Norma | IEC/EN 60898-1 |
| Tipo de conexión | Bornes de tornillo |
| Temperatura de operación | -25 °C a +55 °C |
| Grado de protección | IP20 (frontal IP40 en tablero) |
